100.01 用于光纖耦合的透鏡系統參數優化

時間:2013-07-19 17:42來源:未知作者: infotek點擊:次打印

該案例演示非球面聚焦透鏡用于準直激光光束與單模光纖耦合的參數優化。

關鍵字：參數優化，透鏡系統，光纖耦合

工具箱：Starter Toolbox Advanced

相關應用案例：101.01，315.01

相關教程和技術筆記：教程101.01，TN.021

激光光束：半徑4mm，波長632nm

非球面透鏡：半徑8mm，錐度常數0，透鏡鍍膜MgF2，單模光纖NA=0.12

模擬任務：

優化錐形界面的半徑，錐度常數，透鏡和光纖之間的距離，使光纖耦合效率最大化。

自由優化參數

-錐形界面的半徑和錐度常數

-透鏡和光纖之間的距離

優化的目標函數

-光纖耦合效率

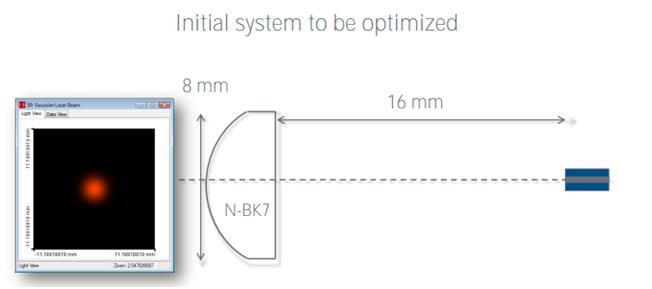

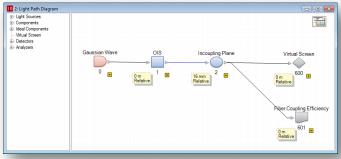

優化前的光路圖：

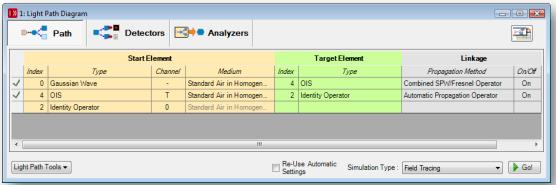

透鏡和光纖之間采用自動傳播算子。

優化文件：

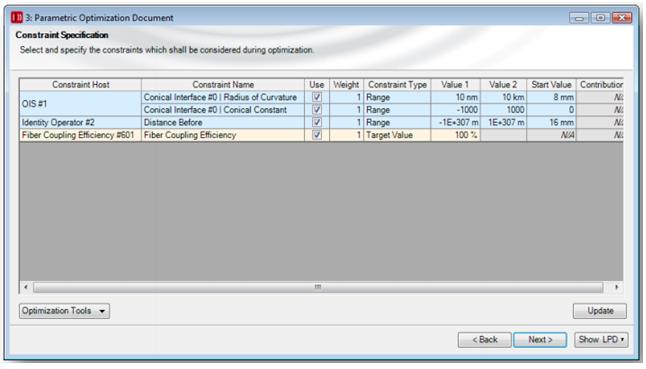

自由參數和目標函數的約束規范
