| VirtualLab軟件-超越光線追跡的光學模擬課程 |
課程編號：cs0005
課程時間：2014年5月22日（四）-25日（日） AM 9:00-PM4:00
課程地點：上海市普陀區永登路277號金環匯智天地4樓
課程形式：小班授課，通過理論結合實際方式講授與學員互動式教學，教材與PPT同步教學。
課程費用：4500元/人（包含課程學費、材料費、開票稅金、午餐費用）
課程主講：訊技光電資深工程師
|
| 課程大綱 |
1.VirtualLab™軟件概要
VirtualLab™軟件的整體功能介紹
VirtualLab™軟件場追跡介紹，重點將對比其他建模方法來闡述場追跡的優勢,同時使用相關案例演示來進行驗證說明
VirtualLab™菜單、視圖、基本庫、基本模塊（五個工具箱）和優化功能介紹
2.VirtualLab™光學系統建模簡介-光源
VirtualLab™的光源庫，包含基本光源、復雜光源和可編程光源等
光源建模：光源的色彩顯示（復色光、單色光）、系列簡諧波的時間和空間相干性、準分子激光光束、LED、多模激光光束、超短脈沖激光
3.VirtualLab™光學系統建模簡介-元件
VirtualLabTM的元件定義方式：通過面與面的組合來定義光學元件
VirtualLabTM的元件定位方式：偏移和傾斜
VirtualLabTM的元件庫簡介----理想元件
VirtualLabTM的元件庫簡介----實際元件
VirtualLabTM的元件庫簡介----可編程元件
VirtualLabTM的面型庫介紹----各種球面與非球面、周期和非周期表面、離散與高度棱廓表面、菲涅爾表面等
VirtualLabTM的材料庫簡介----擁有豐富的材料庫，可以直接設置材料的各種屬性，包含肖特、豪雅、康寧、成都光學和X射線的材料等，同時支持材料數據導入、自定義（Vd & n-k）和編程材料
VirtualLabTM的膜層庫簡介----擁有豐富的膜系庫（AR、HR），同時軟件還提供一個基本的薄膜材料庫，提供常見的薄膜材料，支持用戶自己設計膜系。另外，膜層庫支持Macleod模型數據導入
VirtualLabTM的介質庫簡介---提供漸變折射率介質、均勻性介質、柱狀介質和可編程介質等
4.VirtualLab™光學系統建模簡介-光場質量評測。
VirtualLabTM提供了三種方式來評測光學系統的光場質量：虛擬屏、探測器
VirtualLabTM光場評測之虛擬屏簡介
VirtualLabTM光場評測之探測器簡介
VirtualLabTM光場評測之分析器簡介
支持自定義和編程的探測器添加
5.VirtualLab™支持的編程語言與數據導入、導出接口
VirtualLabTM支持C#和Matlab語言設計程序?qū)?br />
VirtualLabTM支持CodeV、ZEMAX、LASCAD設計好的數據模型導入，并可以對其進行二次設計和分析
VirtualLabTM支持Bitmaps、ASCII、PDF類型數據文件導入
VirtualLabTM支持GDSII，Bitmap、ASCII、STL和GDSII的數據輸出格式
6.VirtualLab™基本工具箱應用----微光學系統、基礎光學系統的建模與分析
VirtualLabTM建模的數值分析與取樣技術
VirtualLabTM的場追跡和光線追跡比較
VirtualLabTM基本工具箱的建模與分析特點
近軸和實際透鏡系統的仿真
相干效應的仿真與分析：時間、空間相干性的分析以及干涉儀的建模與分析
光的偏振效應的建模與分析：光源的全局、局部偏振性和不同的偏振態的定義，偏振性示意圖介紹，相位延遲和偏振器的建模與分析
常見光學系統建模與分析：混合雙焦點透鏡、衍射透鏡、菲涅爾透鏡、聚焦、同心圓環光斑、粗糙面的散射、雙折射等光學系統建模與分析、超短脈沖的在色散元件中的傳播、超短脈沖聚焦、超短脈沖整形、離軸反射系統和公差分析
對系統的以下光場質量可以進行評測：光場的相位、振幅、偏振、像差的分析、PSF、MTF
7.VirtualLab™光柵工具箱應用----2D、3D光柵的建模與分析
VirtualLabTM光柵工具箱使用的計算方法
VirtualLabTM光柵工具箱建模與分析的特點----嚴格模擬與分析衍射光柵和陣列元件
光柵工具箱的功能和操作介紹，用stack 的概念自定義2D 和3D 光柵結構
光柵工具箱的分析與優化功能，可以分析光柵各級次的衍射效率、評價光柵的近場，遠場和光柵內部場
光柵工具箱的二維光柵的建模與分析，包括各種表面光柵、體光柵、編程光柵結構
光柵工具箱的三維光柵的建模與分析
光柵表面鍍膜設計與分析
光柵工具箱之光柵單元陣列的建模與分析
光柵及光柵系統的優化
8.VirtualLab™衍射工具箱應用----衍射元件設計專家
衍射光學元件優化設計簡介
基本理念
透鏡和衍射光學元件的作用
分束、整形和擴散的實質
衍射光學元件的特征尺寸
衍射光學元件優化設計方法
IFTA簡介
基本設計步驟
光學系統結構——1f、2f、Fresnel、Far-field、角譜
參數估算——周期和線寬的估算
光學系統分辨率——不同結構的分辨率
優化設計過程的手動配置
衍射分束器
特征和應用領域
參數選擇：線寬和周期的計算依據
設計流程及典型案例：各種形狀點陣光源的設計
衍射整形器
特征和應用領域
參數選擇：線寬和周期的計算依據
設計流程及典型案例：任意1D、2D整形分布
衍射擴散器
特征和應用領域
參數選擇：線寬和周期的計算依據
設計流程及典型案例：Top Hats、線型和任意2D分布的光斑
衍射光學元件公差分析
9.VirtualLab™激光諧振腔工具箱
無源諧振腔分析
本征值和本征模分析：采用不同算法可以分析基模和高階模
公差分析：利用參數掃描功能分析不同參數對于輸出特性的影響
熱透鏡效應影響分析：采用GRIN近似
基模整形：采用微結構反射鏡作為腔鏡
光束質量評價：采用M2因子及束腰半徑作為評價指標
與LASCAD聯合分析：從LASCAD導入各種諧振腔進行分析
有源諧振腔分析
增益介質飽和效應：采用BPM算法分析
非均勻泵浦的影響
利用速率方程模型預測激光器的輸出功率
10.VirtualLab™的照明工具箱應用
利用光柵單元陣列實現特定的光轉折的設計與分析
利用光柵單元陣列實現LED出射光束的整形與勻滑
利用照明工具箱實現任意標志和圖案分布
衍射和干涉對于照明效果的影響
CSV及GDSII格式數據的生成與輸出 |

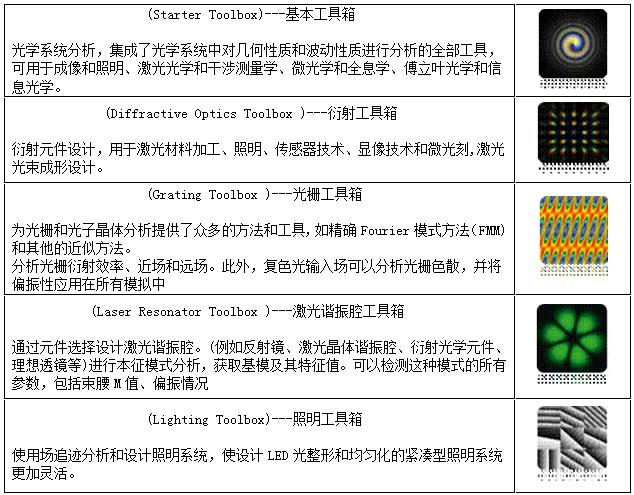

| 軟件介紹 |
VirtualLab™ 是市場上唯一一個統一化的光學建模與分析平臺，該平臺保證了所有光源模擬和通過光學元件任意傳播方式的完全兼容。
|

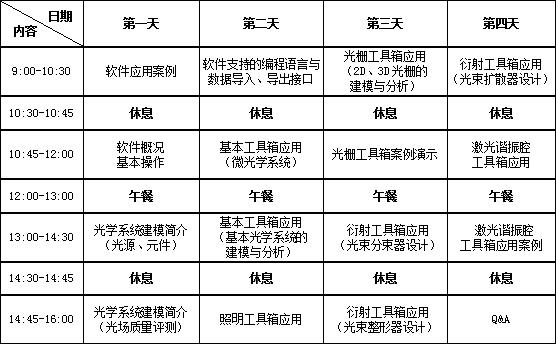

| 課程安排 |
 課程邀請函
|
備注：
1. 如有疑問請聯系訊技課程小組：021-64860708、021-64860576;
2. 在客服與您確認信息無誤后，客戶需將課程費用匯款至訊技賬戶，并以傳真（021-64860709）或郵件（course@infotek.com.cn）的形式將匯款憑證發至客服。
3. 學員需自帶有管理員權限的電腦。
4. 培訓合格者將授予結業證書。
5. 訊技對課程有異動權及最終解釋權。 |
